сигнализатор открытого багажника

[DIN]

не нашёл подобную темку поетому спрошу :
есть ли на блоке индикации лампа открытого багажника или нет?
на Типо была и даже работала.

[Jimmy]

не нашёл подобную темку поетому спрошу :
есть ли на блоке индикации лампа открытого багажника или нет?
на Типо была и даже работала.

В блоке есть площадки под компоненты для этого фрагмента схемы, есть пустующий пин в разъеме (в одном из сторонних мануалов на эл. блоки, он так и обозначен, как "вход от датчика багажника"). Нету провода от датчика багажника к этому блоку (провод от контакта замка идет только на лампу подсветки багажника), нету на схеме машинки рисунка багажника.

[Stas 155V6]

не нашёл подобную темку поетому спрошу :
есть ли на блоке индикации лампа открытого багажника или нет?
на Типо была и даже работала.

Не гаснущий свет в салоне просигализирует!

[DIN]

не нашёл подобную темку поетому спрошу :
есть ли на блоке индикации лампа открытого багажника или нет?
на Типо была и даже работала.

Не гаснущий свет в салоне просигализирует!

а у меня он не зажигается
светодиод на блоке явно прощупывается, поковыряю со временем.
сеньк

[Димитрий]

Советую начать с проверки концевика -у меня на 145-й, концевик окислился(сама шайба, которая замыкает контакты концевика) и отказывался, было дело, включать свет в багажнике.

[ANTONIO155]

В блоке есть площадки под компоненты для этого фрагмента схемы, есть пустующий пин в разъеме (в одном из сторонних мануалов на эл. блоки, он так и обозначен, как "вход от датчика багажника"). Нету провода от датчика багажника к этому блоку (провод от контакта замка идет только на лампу подсветки багажника), нету на схеме машинки рисунка багажника.

ногу не подскажешь желательно со схемкой

[Neon]

ХЫ-ХЫ,отличнаЯ тема главное вовремя!!!!! ,вчера целый день искал почему она (лампочка) не горит, даже и "пимпочки" в багажнике не нашел

[Jimmy]

...ногу не подскажешь желательно со схемкой

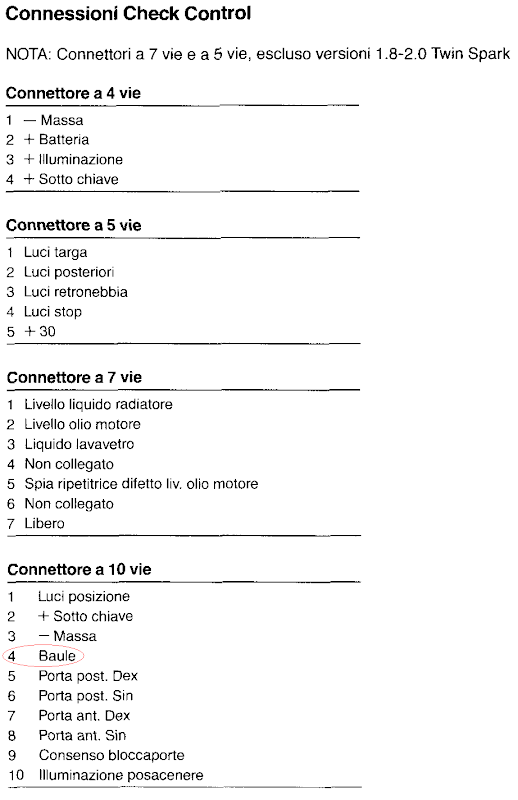

Ит ыз:

Контакт 4 в 10-контактном разъеме как раз предназначался под это. Реально - он не задействован. Если разобрать ЧекПан, там есть площадки под светодиод, обвес и пр.

[ANTONIO155]

я так понимаю на ногу должен подаваться +
попробуем разобрать
сетодиод стоит схема вся пропаяна

[doptuning]

я так понимаю на ногу должен подаваться +
попробуем разобрать
сетодиод стоит схема вся пропаяна

врядли плюс скорее от кончевика то там минус как обычно

[DIN]

Советую начать с проверки концевика -у меня на 145-й, концевик окислился(сама шайба, которая замыкает контакты концевика) и отказывался, было дело, включать свет в багажнике.

концевик в багажнике работает - лампа багажника зажигается.
система плавной подсветки салона пару раз включиласть и перестала. на блоке управления не нашёл импульса от дверей, питание приходит.
кста, ещё вопрос : на задний плафон поставил светодиод. попробую поменять на лампу, проверю сам

[Jimmy]

...там минус как обычно

+1. Судя по датчикам дверей, и, датчику в замке багажника - именно масса.

[Jimmy]

...на блоке управления не нашёл импульса от дверей, питание приходит...

Сигналы дверей заведены на ЧекПан (где машинка нарисована), а с него, выходной суммарный сигнал идет на реле времени под сиденьем.

[DIN]

...на блоке управления не нашёл импульса от дверей, питание приходит...

Сигналы дверей заведены на ЧекПан (где машинка нарисована), а с него, выходной суммарный сигнал идет на реле времени под сиденьем.

О! сеньк. продвигаемся.
однако ж под сиденьем не наблюдается никакого сигнала.
ещё вопрос на ходу : подсветка включателей что над головой должна работать? есть гнездо под маленькую лампу но к ней приходит только масса и пустой провод и ничего не появляется ни от габаритов ни от танцев с бубнами

[Jimmy]

...подсветка включателей что над головой должна работать? есть гнездо под маленькую лампу но к ней приходит только масса и пустой провод и ничего не появляется ни от габаритов ни от танцев с бубнами

Конечно должна. Загорается подсветка от габаритов (а, соответственно, и ближнего).
Эта лампа запитана от 2 и 3 контактов 4-контактного разъема.
На 3м всегда масса, на 2й приходит +12В от габаритов. Т.е., если габариты рабочи, свет в плафоне есть, а подсветки нет - то не доходит +12В на 2й контакт.
